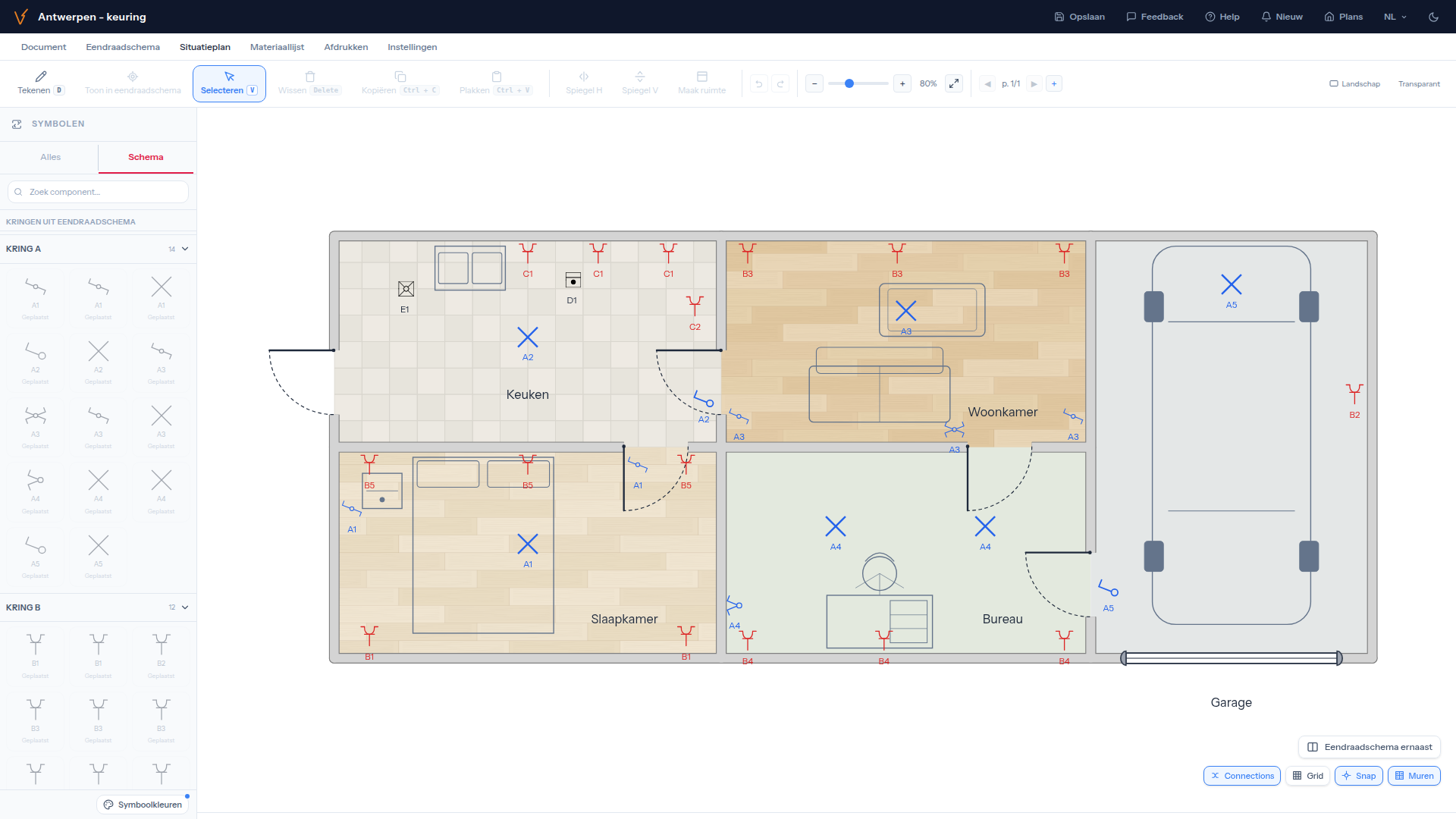

Teken je situatieplan op de plattegrond
Een situatieplan (of situatieschema) toont waar elk elektrisch punt zich fysiek in je woning bevindt: stopcontacten, schakelaars, lichtpunten en kringen, geprojecteerd op de plattegrond. Samen met het eendraadschema is het verplicht bij elke keuring. Met Voltuno teken je beide in dezelfde tool, zonder te wisselen van software.
Wat is een situatieplan?
Waar het eendraadschema de elektrische logica weergeeft, laat het situatieplan de werkelijke ligging zien. De keurder gebruikt het om de installatie ter plaatse te vergelijken met je documentatie.
- De plattegrond van je woning, per verdieping
- De plaats van elk stopcontact, elke schakelaar en elk lichtpunt
- De locatie van de zekeringkast en de tellermodule
- Bijzondere installaties zoals laadpaal, zonnepanelen of warmtepomp
- Het kringnummer bij elk punt
Eendraadschema versus situatieplan
Beide documenten zijn verplicht en vullen elkaar aan. Het eendraadschema beantwoordt de vraag "hoe is alles aangesloten?", het situatieplan beantwoordt "waar bevindt alles zich?".
- Eendraadschema: schematische tekening van kringen, automaten en kabels
- Situatieplan: plattegrond met de ruimtelijke positie van elk toestel
- Samen geven ze de keurder een volledig beeld van je installatie
Wat staat er op een situatieplan?
- Een plattegrond per verdieping (gelijkvloers, verdieping, kelder, zolder)
- Schaal en oriëntatie met een noordpijl
- Elk elektrisch punt op de juiste plaats, met het juiste AREI-symbool
- De kringnummers bij elk punt
- De zekeringkast en de meterruimte
- Bijzondere installaties: zonnepanelen, laadpaal, warmtepomp en thuisbatterij
- Een legende met alle gebruikte symbolen
Online tekenen met Voltuno
Teken je situatieplan en eendraadschema in één tool
Teken je situatieplan zoals jij werkt: schets snel je kamers, zet er de componenten uit je eendraadschema op en verbind ze in een paar klikken. Op A4 én A3, met lagen om grotere projecten over meerdere verdiepingen netjes te ordenen.
